一、概述

抽真空系統裝備主要針對當今主流的LNG低溫容器而設計制造，低溫容器的絕熱形式為夾層真空絕熱，裝備的目的是將真空夾層的熱傳導介質（空氣）抽出，完成抽真空工藝步驟后，封堵抽真空口，保證夾層的真空度，從而滿足低溫容器儲存深冷產品的條件。

二、系統方案

系統裝備針對5m3～100m3的LNG深冷儲罐而設計制造，設計工位數為 6工位（≤15m3）或 4工位（15m3～60m3）或 2工位（60m3～100m3）；

采用自動化電氣控制系統，一鍵式智能控制整個抽真空工藝路線的運行，無需人工切換工藝步驟，避免了人為誤操作造成的產品不良現象；

合理化計算、設計整體抽真空系統，優化抽真空管路系統，使得罐體的封接真空度完全覆蓋行業執行標準；

根據系統熱損耗設計加熱、置換系統，與抽真空相互配合，系統地解決抽真空問題；

客戶定制化服務，可選配分子泵配合系統運行，有效縮短抽真空工藝周期，進一步提升產品質量。

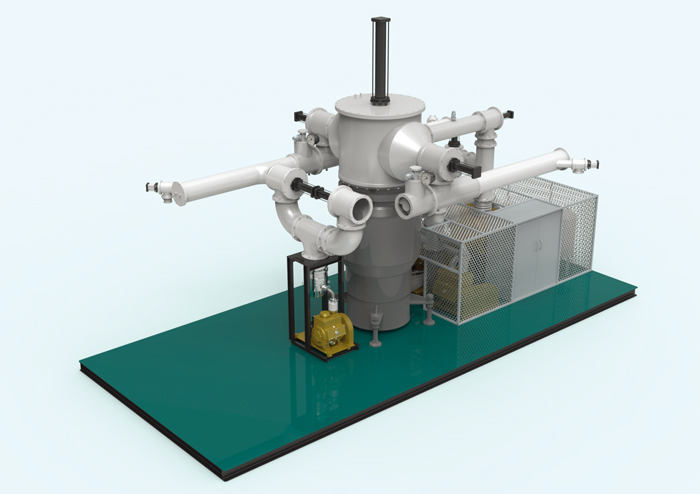

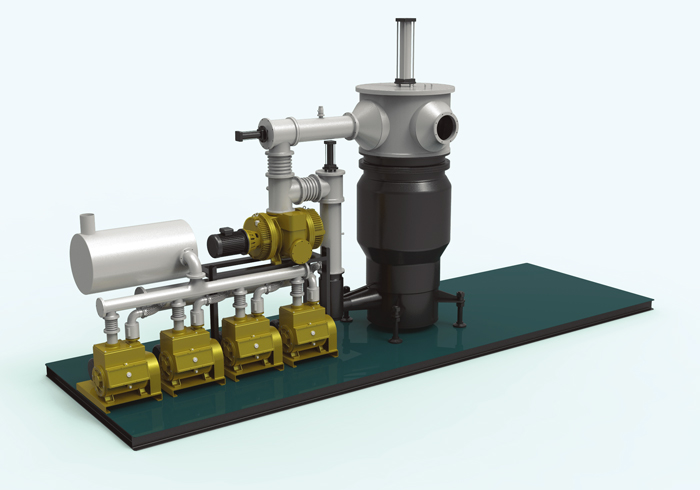

油擴散真空系統

油擴散真空泵必須和閥門、冷阱、管路、機械真空泵等組合使用，形成高真空抽氣系統，是用來獲得高真空度的主要設備。機組可直接與被抽容器相連，使獲得高真空狀態。

分子泵真空機組

分子泵是一種高真空獲得設備，它是利用高速旋轉的轉子把動量傳輸給氣體分子，使之獲得定向速度，從而被壓縮、被驅向排氣口后為前級抽走的一種真空泵。機組可有效縮短抽真空工藝周期，進一步提升產品質量，此分子泵機組為選配配置。

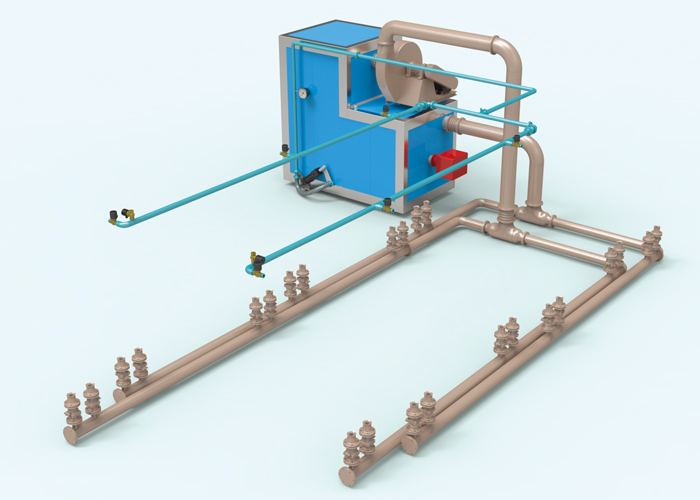

輔助加熱系統

輔助加熱裝備專為抽真空裝備設置，以加熱罐體的溫度，平衡系統溫度狀態后，達到加速抽真空進程的目的，系統恒溫多溫度區間控制，可手動設置溫度限制，自動執行限制溫度。為了配合氮氣置換的運行，系統設置氮氣加熱系統，專供氮氣置換時熱氮氣的需求。系統采用一套爐體解決此2項加熱功能。
