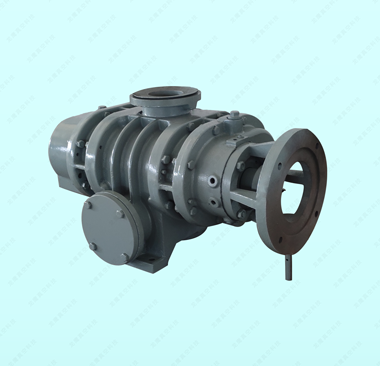

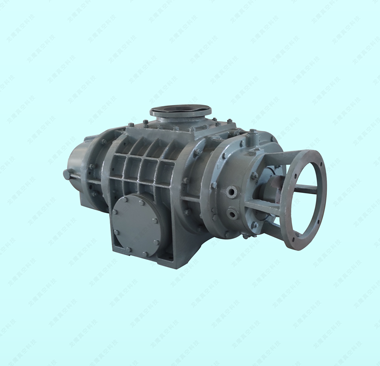

我公司生產的ZJ(B)系列羅茨真空泵已廣泛應用于金屬、非金屬材料工業的真空脫氣、真空熔煉、真空表面處理,該泵與WLW無油立式真空泵、水環泵串聯配置后,更適用于化工行業的真空聚合、反應、分解和食品工業的真空蒸餾 、真空干燥、真空結晶等工藝流程。

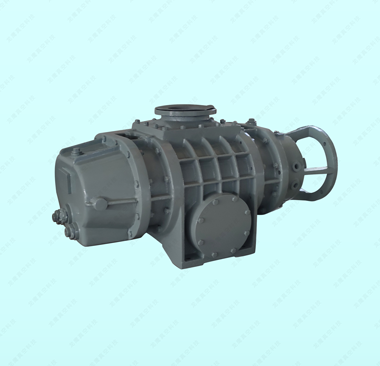

結構示意圖-ZJ羅茨泵 |
結構示意圖--ZJ羅茨泵羅茨真空泵,是一種無內壓縮的旋轉變容式真空泵,又稱機械增壓泵,其優點是在較低的入口壓力時具有較高的抽氣速率,它是目前獲得中、高 真空的主要抽氣設備之一,其工作原理與羅茨鼓風機相反,一個抽氣一個排氣 。 羅茨泵主要由一對同步高速旋轉的一對轉子與兩個半圓形的泵腔組成。二個轉子被支撐在泵殼側面端蓋的滾動軸承中,依靠一對可調的同步齒輪使二個轉子在高速旋轉時始終保持一定的相互位置 ,二轉子與端蓋之間的側面間隙是靠固定端軸承座下面的可調金屬墊片來保證,使之泵在工作時因受熱需轉子只能向一面膨脹。 羅茨泵通過電動機的動力經過聯軸器傳給主動軸,再通過同步齒輪傳給從動軸。 |

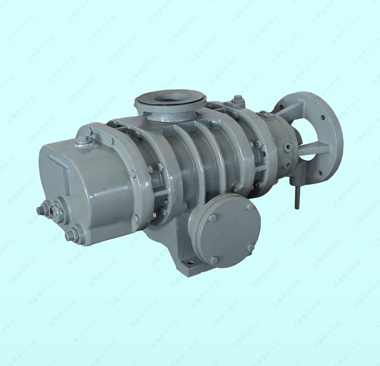

結構示意圖-ZJ羅茨泵 |

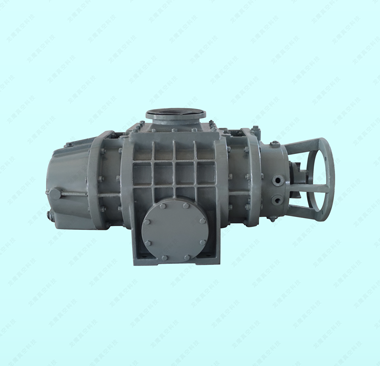

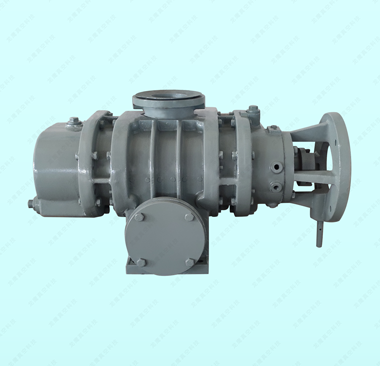

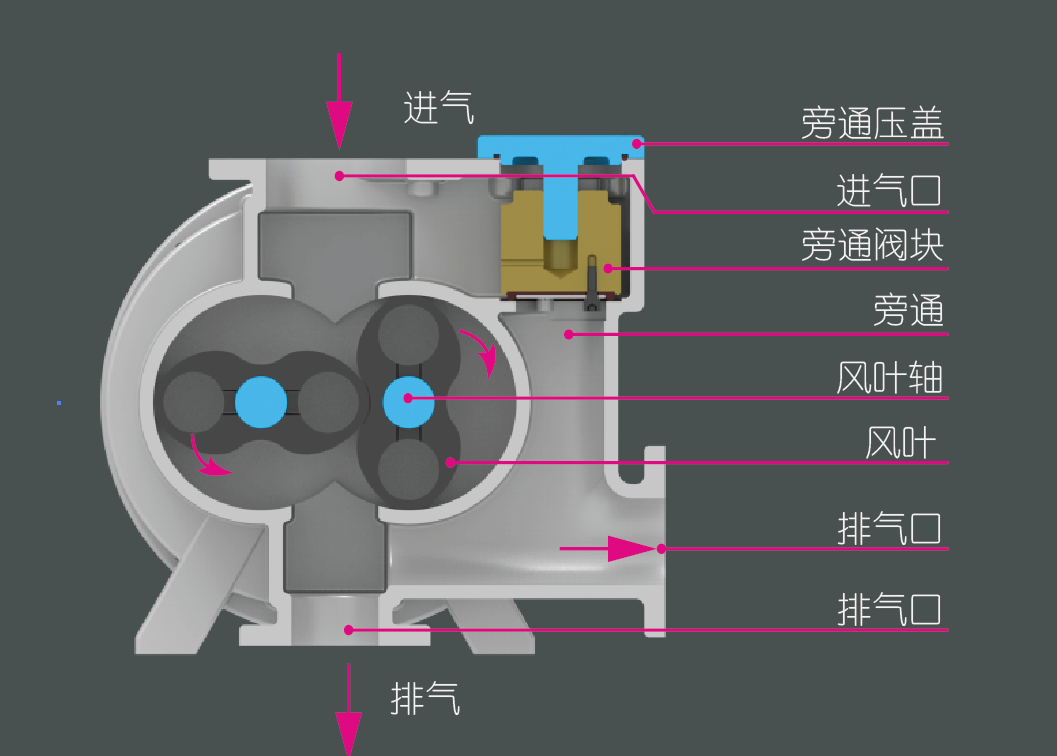

ZJB羅茨真空泵帶有旁通閥,是ZJ系列羅茨真空泵的派生產品。抽氣原理同ZJ系列羅茨真空泵一樣,也是利用一對轉子在泵殼中保持一定的間隙,作等速反向而產生吸氣和排氣作用的 。所不同的ZJB系列羅茨真空泵的進排氣口連通,在通道上垂直地裝置著一個自重閥。 其作用是當進口和排氣口的壓力差與閥的有效作用面積的乘積超過閥頭的自重時閥頭就自動頂開。這個數值是設計的泵可靠運轉的最高壓力差值。因此這種閥實際上就是一種過載自動保護閥。 |

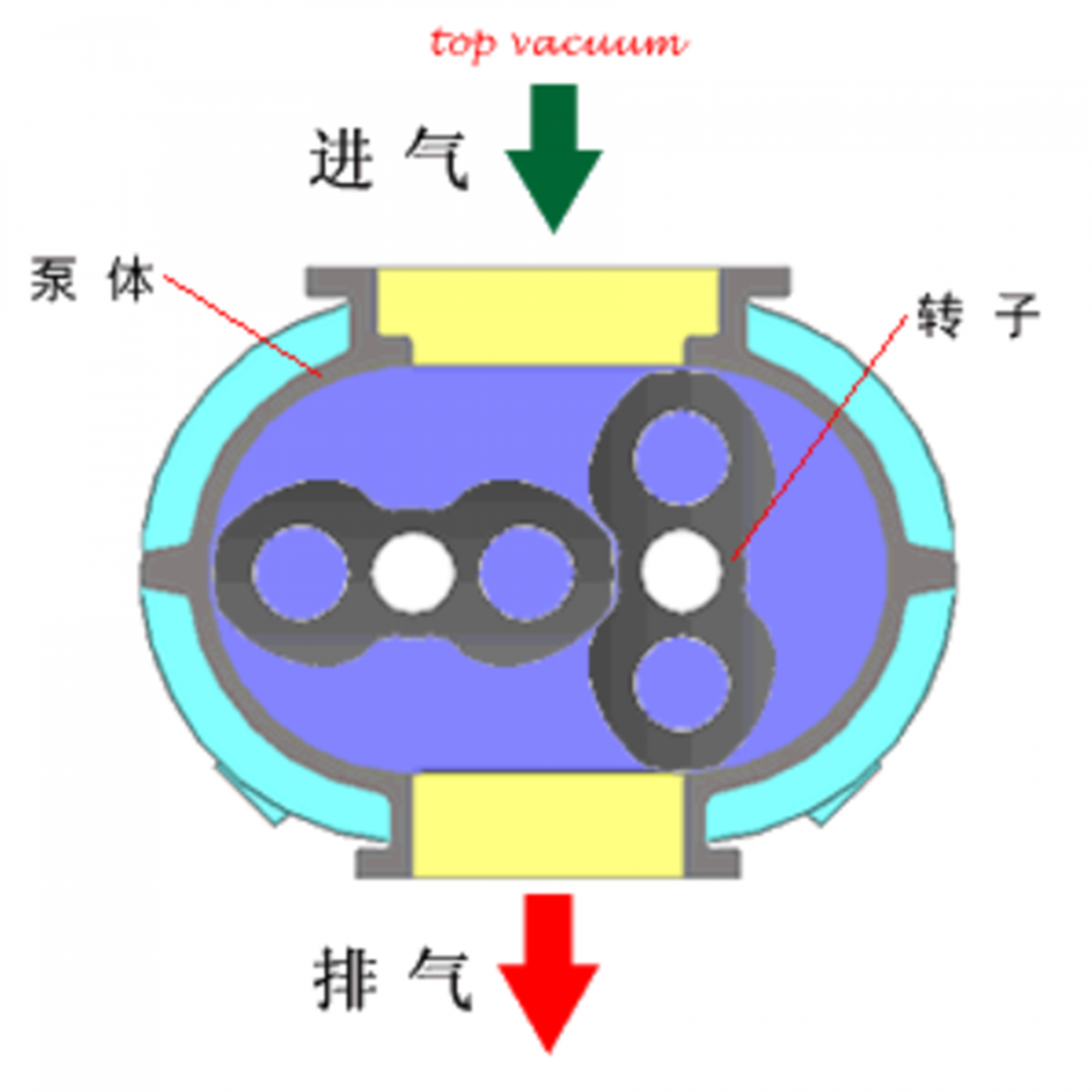

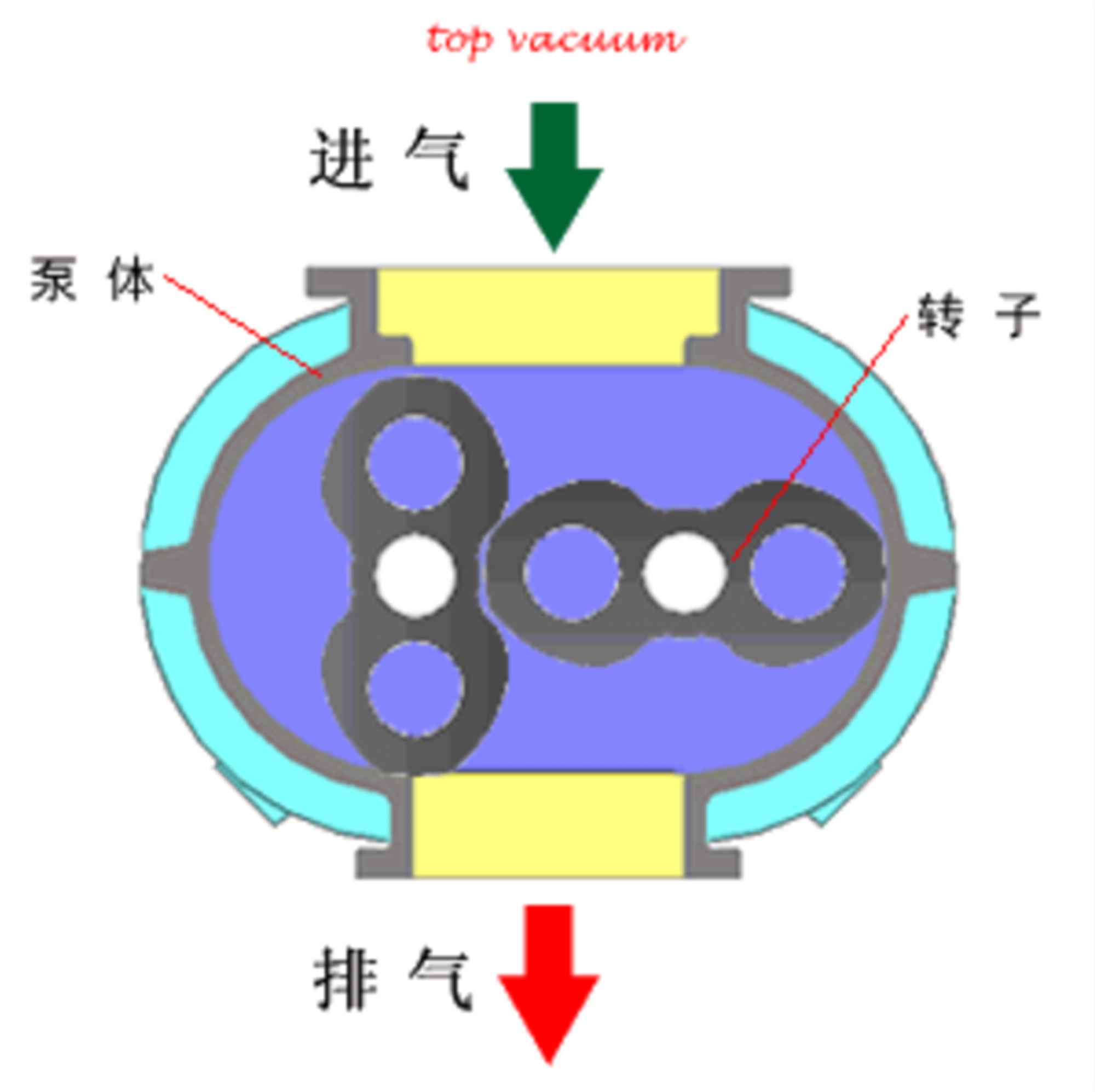

工作原理動態示意圖-羅茨泵 |
使用特點-羅茨泵 |
1.能在很寬的壓強范圍內有較大的抽速。 |
2.泵腔內無油,避免油蒸汽污染真空環境。 |
3.節能,維護簡單。 |
4.不可單獨使用,必須配備前級泵。 |
JB羅茨泵技術參數 |
型號 | 抽氣速率 L/S | 極限壓力 Pa | 最大允許壓差 ≥Pa | 泵轉速 RPM | 電機功率 KW | 吸氣通徑 mm | 排氣通徑 mm |
ZJ-30 | 30 | 5×10-2 | 5332 | 2770 | 0.75 | Φ50 | Φ40 |
ZJ-70 | 70 | 5×10-2 | 5332 | 2870 | 1.5 | Φ80 | Φ50 |
ZJ-150 | 150 | 5×10-2 | 5332 | 2900 | 3 | Φ100 | Φ100 |
ZJ-300 | 300 | 5×10-2 | 4226 | 1450 | 4 | Φ150 | Φ150 |
ZJ-600 | 600 | 5×10-2 | 4266 | 2900 | 5.5 | Φ150 | Φ150 |
ZJ-1200 | 1200 | 5×10-2 | 4266 | 1450 | 11 | Φ300 | Φ200 |
ZJ-1500 | 1500 | 5×10-2 | 3000 | 1460 | 11 | Φ250 | Φ200 |
ZJ-5000 | 5000 | 1×10-2 | 3000 | 1800 | 55 | Φ500 | Φ350 |
ZJ-20000 | 20000 | 1×10-2 | 3000 | 1300 | 110 | Φ600 | Φ500 |
ZJB羅茨泵技術參數 |
型號 | 抽氣速率 L/S | 極限壓力 Pa | 最大允許壓差 ≥Pa | 泵轉速 rpm | 電機功率 KW | 吸氣通徑 mm | 排氣通徑 mm |
ZJB-30 | 30 | 5×10-2 | 5332 | 2770 | 0.75 | Φ50 | Φ40 |
ZJB-70 | 70 | 5×10-2 | 5332 | 2870 | 1.5 | Φ80 | Φ50 |
ZJB-150 | 150 | 5×10-2 | 5332 | 2900 | 3 | Φ100 | Φ80 |
ZJB-300 | 300 | 5×10-2 | 4266 | 2861 | 4 | Φ160 | Φ100 |
ZJB-600 | 600 | 5×10-2 | 4266 | 2900 | 5.5 | Φ200 | Φ160 |
ZJB-1200 | 1200 | 5×10-2 | 4266 | 2900 | 11(7.5) | Φ250 | Φ200 |
ZJB-1500 | 1500 | 5×10-2 | 3000 | 1460 | 11 | Φ250 | Φ200 |
ZJB-2500 | 2500 | 5×10-2 | 3000 | 1470 | 18.5 | Φ250 | Φ200 |
ZJB-5000 | 5000 | 1×10-2 | 3000 | 1800 | 55 | Φ500 | Φ350 |
ZJB-20000 | 20000 | 1×10-2 | 3000 | 1300 | 110 | Φ600 | Φ500 |
羅茨泵的使用范圍 |
ZJ、ZJB型羅茨泵被廣泛應用于金屬、非金屬材料工業的真空脫氣、真空熔煉、真空表面干燥,該泵與水環真空泵、無油立式真空泵串聯配置后,更適用于化工行業的真空聚合、反應、分解和食品工業的真空蒸餾、真空干燥、真空結晶等工藝流程。
龍鷹公司企業榮譽 | 龍鷹公司個人榮譽 |
南通名牌 | 常樂鎮榮譽鎮民 |
南通知名商標 | 安全生產先進個人 |
江蘇省高新技術企業 | 海門市總商會副會長 |
最受海門社會尊敬企業 | 經濟社會發展先進個人 |
中國真空學會團體會員證書 | 海門市安全生產管理協會會員 |
中國真空設備行業協會會員證書 | “關愛職工、支持工會工作優秀經理” |
中國建筑玻璃與工業玻璃協會會員單位 | 中國真空行業理事會真空設備主任委員 |

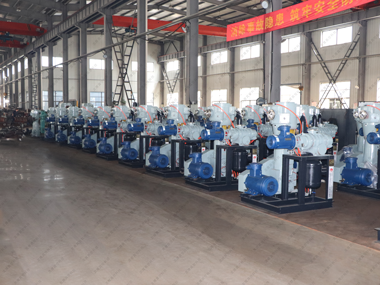

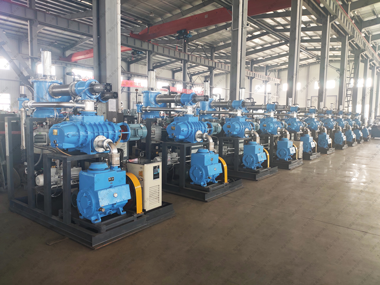

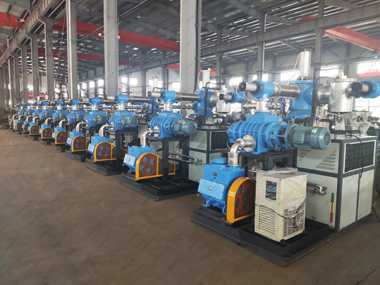

龍鷹精品機組 | 公司靚麗風景 | 龍鷹高端機組 |
